Growatt – levinumad inverteri vead ja lahendused

Kogu elektrijaama olulise komponendina on inverter ühendatud ülevalt alalisvoolu komponentidega ja alt võrguga ühendatud seadmetega. Põhimõtteliselt saab inverter tuvastada kõik elektrijaama parameetrid. Ebanormaalsuse ilmnemisel saab elektrijaama tugiseadmete tervislikku seisundit kontrollida inverteri poolt edastatava teabe kaudu. Järgmine on fotogalvaaniliste inverterite levinumate tõrketeabe ja lahenduste kokkuvõte.

Vea põhjus

Näitab, et vooluvõrk ei ole ühendatud või vahelduvvoolu kaitselüliti on lahti ühendatud, mistõttu inverter ei tuvasta võrgu pinget.

Lahendus

1. Tehke kindlaks, kas elektrivõrk on välja lülitatud. Kui toitevõrk on välja lülitatud, oodake, kuni elektrivõrk taastub toiteallikana.

2. Kui elektrivõrk on normaalne, kasutage multimeetri vahelduvvoolu pingevahemikku, et mõõta, kas vahelduvvoolu väljundpinge on normaalne. Esmalt mõõtke inverteri väljundport ja kontrollige, kas inverteri väljundi poolel on probleem. Kui probleemi pole, on väline vahelduvvoolu pool lahti ühendatud. Kontrollige õhulülitit, noalülitit, üle- ja alapingekaitset ning muid ohutuslüliteid kahjustuste ja lahtiühendamise suhtes.

Vea põhjus:

Kui fotogalvaaniline elektritootmine on ühendatud kasutajapoolse elektrivõrguga, suureneb pääsupunkti pinge. Mida suurem on elektrivõrgu sisetakistus, seda suurem on kasv. Mida lähemal trafole, seda väiksem on liini takistus, seda väiksem on elektrivõrgu kõikumine ja mida lähemal on elektrivõrgu lõpp, mida pikem on liin, seda suurem on pinge kõikumine.

Seega, kui inverter on ühendatud elektrivõrku trafost kaugel, muutub inverteri võrgu töökeskkond väga halvaks. Pärast inverteri tööpinge ülemise piiri ületamist teatab muundur tõrkest ja lakkab töötamast.

Vastavalt fotogalvaanilise elektrivõrguga ühendatud inverteri vahelduvvoolu väljundipoolse üle-/alapingekaitse nõuetele (NB/T32004-2018): kui pinge inverteri vahelduvvoolu väljundis ületab lubatud piiri. elektrivõrgu pingevahemik, inverter võib toitevõrgust lahti ühendada ja selle lahtiühendamisel tuleb anda hoiatussignaal. Kui võrgupinge taastub lubatud pingevahemikku, peaks inverter suutma käivituda ja normaalselt töötada.

Lahendus:

Püüdke paigutada fotogalvaanilise elektrijaama pääsupunkt trafo väljundi otsa lähedale, et vähendada liinikadu.

2. Proovige inverteri vahelduvvoolu väljundotsa liini pikkust lühendada või kasutage inverteri ja võrgu pingeerinevuse vähendamiseks paksemaid vasest südamikuga kaableid.

3. Nüüd on enamikul võrku ühendatud inverteritel vahelduvpinge reguleerimise funktsioon. Võite võtta ühendust tootjaga, et laiendada vahelduvpinge vahemikku, et kohaneda võrgu pingekõikumistega.

4. Võimalusel saab trafo väljundpinget vastavalt alandada.

Vea põhjus:

Inverteri funktsioon on alalisvoolu külje isolatsioonitakistuse tuvastamine. Kui ta tuvastab, et alalisvoolu positiivse ja negatiivse pooluste takistus maapinna suhtes on alla 50 kQ, teatab muundur "PV isolatsioonitakistus on liiga madal viga", et vältida inimkeha kokkupuudet paneeli pingestatud osa ja maaga. samal ajal, põhjustades elektrilöögi ohtu.

Mõjutavad tegurid on: alalisvoolu komponentide leke, kaabli isolatsioonikahjustus, pinge all oleva osa niiskus, komponendi kronsteini halb maandus, kõrge õhuniiskus ilmastiku- ja elektrijaama keskkonnas jne.

Lahendus:

Ühendage lahti vahelduvvoolu ja alalisvoolu kaitselüliti, kasutage spetsiaalset MC4 lahtivõtmisvõtit, et eemaldada alalisvoolu teststringi positiivsed ja negatiivsed poolused, et veenduda, et komponendi kronstein on usaldusväärselt maandatud, kasutage multimeetri megaoomi vahemikku, ühendage punane testjuhe positiivse juhtmega. nööri poolus ja must testjuhe maasse, lugege iga positiivse pooluse mõõdetud takistus maapinna suhtes ja seejärel ühendage punane testjuhe juhtme negatiivse poolusega. stringi ja seejärel lugeda iga negatiivse pooluse takistust maapinna suhtes. Kui see on suurem kui 50 kΩ, peetakse nööri isolatsiooni usaldusväärseks. Kui see on väiksem või võrdne 50 kΩ, leitakse, et nööri isolatsioonis on probleem. Nööri kaabli seisukorda saate eraldi kontrollida, et näha, kas seal on kahjustusi või halb kontakt. Madal isolatsioonitakistus tähendab tavaliselt seda, et positiivsed ja negatiivsed poolused on maapinnaga lühises.

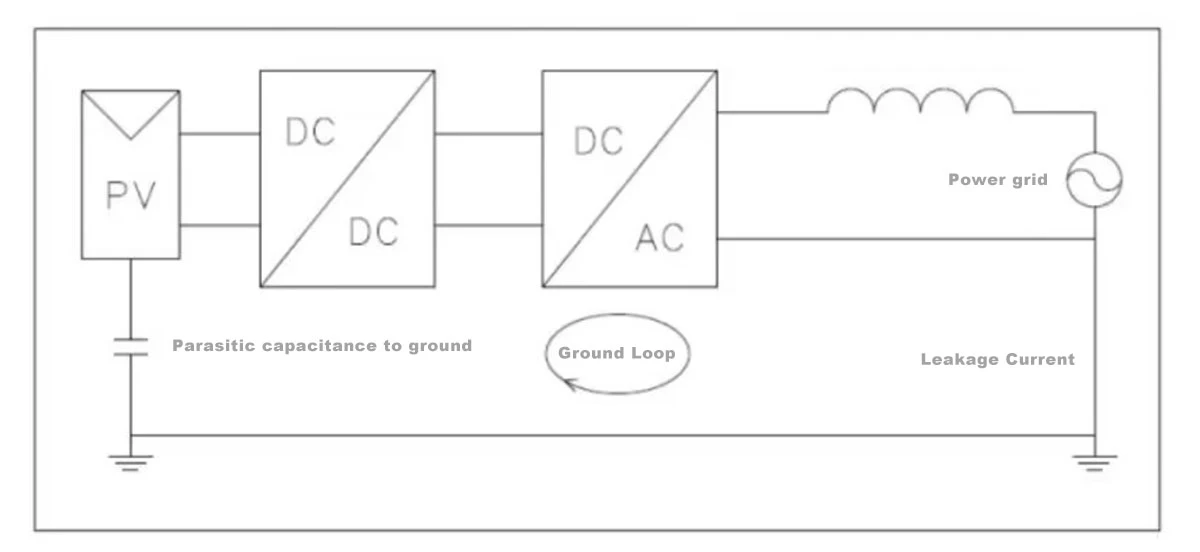

Vea põhjus:

Inverteri lekkevoolu tuvastamise moodul tuvastab, et lekkevool on liiga suur. Isikliku ohutuse tagamiseks lakkab see töötamast ja teatab veateabe.

1. Ühendage lahti PV-sisend, taaskäivitage masin ja jälgige, kas masin saab normaalselt töötada.

2. Kontrollige, kas vahelduvvoolu maandusjuhe on pingestatud juhtmega ühendatud, mõõtke, kas maandusjuhtme ja pinge all oleva juhtme vaheline pinge on normaalne, või kasutage tuvastamiseks lekkevooludetektorit.

3. Kui maandusjuhtme ja pingestatud juhtme vahel pole ühendust, on tõenäoline, et masin lekib elektrit ja peate töötlemiseks ühendust võtma tootjaga.

Vea põhjus:

Ühes PV stringis on liiga palju järjestikku ühendatud komponente, mistõttu pinge ületab inverteri PV pinge ülemise piiri

Lahendus:

Kontrollige inverteri parameetreid, määrake alalispinge sisendvahemik ja seejärel mõõtke, kas stringi avatud ahela pinge jääb inverteri lubatud piiridesse. Kui see ületab lubatud vahemiku, vähendage stringis järjestikku ühendatud komponentide arvu.

Samamoodi, kui teatatakse, et PV pinge on liiga madal, kontrollige, kas jadamisi ühendatud komponentide arv on liiga väike või nööri positiivsed ja negatiivsed poolused on vastupidised, klemmid on lahti ja kontakt on halb või pael on katki.

Vea põhjus

1. Puudub alalisvoolu sisend või lisatoiteallikas on viga. Inverteri LCD toiteallikaks on alalisvool ja komponendi pinge ei ulatu inverteri käivituspingeni.

2. PV sisendklemm on tagurpidi ühendatud. PV-klemmil on positiivsed ja negatiivsed poolused, mis peavad vastama üksteisele ja neid ei saa teiste stringidega tagurpidi ühendada.

3. DC lüliti ei ole suletud.

4. Üks komponent on katki, mistõttu teised stringid ei tööta.

Lahendus:

1. Inverteri alalisvoolu sisendpinge mõõtmiseks kasutage multimeetri pingevahemikku. Kui pinge on normaalne, on kogupinge iga komponendi pingete summa.

2. Kui pinget pole, kontrollige kordamööda alalisvoolulülitit, klemmliistu, kaablipistikuid, komponente jne, kas need on normaalsed.

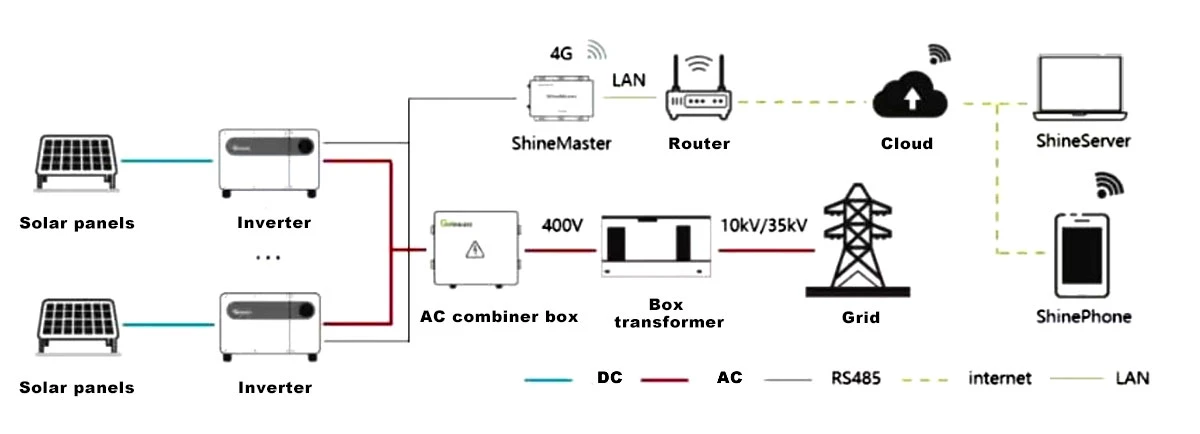

Vea põhjus:

Kollektor ja inverter ei suhtle; kollektor ei ole sisse lülitatud; paigaldusasendi signaali probleem; koguja sisemine põhjus.

Lahendus:

1. Kontrollige, kas sideliides kollektori ja inverteri vahel on normaalne, ja jälgige side märgutuld;

2. Kontrollige kohalikku signaali tugevust. Kui signaal on nõrk, on vaja täiustatud antenni;

3. Skannige õige koguja seerianumber;

4. Kui välistingimustega probleemi puudumisel kollektorilt ühendusreaktsiooni ei tule, võib lugeda, et kollektoril on sisemine rike.

Ülaltoodu analüüsib fotogalvaaniliste projektide inverterite tüüpilisi probleeme ja annab mõned soovitused, keskendudes tüüpiliste probleemide põhjuste ja ravimeetodite mõistmisele. Samas on elektrijaamade igapäevases hoolduses ka täiuslikud ohutuskaitsemeetmed ning hea standardiseeritud töö ja hooldus võti elektrijaamade eeliste tagamisel.
